Bloque 2. Arduino, entradas digitales

En este bloque hablaremos sobre arduino. En este programa se utilizan unas series de tablas, pero nosotros usaremos la 101. Las 101 tablas son pequeñas computadoras con las que puede leer información de una variedad de sensores, así como también controlar luces, motores y otras cosas.

El tablero tiene varios pines que están numerados y agrupados por funcionalidad. Hay un grupo de 14 pines (numerados de 0 a 13) que son los pines digitales y otro grupo de 6 pines (etiquetados de A0 a A5) que son los analógicos.

Usamos el programa arduino, que es parecido a processing. Se llama IDE, en el escribimos los códigos, se cargan en el tablero de control y el programa será ejecutado en el tablero.

Son los sensores y los actuadores. El panel de control leerá uno de dos estados, ALTO ('1') o BAJO ('0') dependiendo de si el botón se está presionando o no. Una salida digital significa que la placa está escribiendo datos digitales en un actuador, por ejemplo, un LED. Para encender un LED en el tablero de control, escriba ALTO , para apagarlo, el tablero de control escribe ALTO .

Esto es un sistema binario, además, los sensores y los actuadores usan este sistema para realizar sus funciones.

En este bloque hemos realizado el proyecto de Simón dice. Ahí os dejo un pequeño tutorial de como se hace el proyecto. Consiste en que cada led se encienda y después vas pasando por cada led y eliges el led correspondiente (el que se ha encendido anteriormente)

MATERIALES

• 1 x placa controladora
• 1 x Shield Educativa
• 1 x breadboard
• 1 x módulo botón
• 1 x potenciómetro
• 1 x piezo
• 5 x LED
• 5 x resistencia 220 ohm
• 1 x cable de módulo
• 15 x cable de prototipado

Aquí os dejo los códigos del proyecto:

/*
* SimonSays
*
* Test your memory with this game!
*
* LEDs will blink in a pattern that you have to remember and repeat.
* If you get it right, the game gets more and more challenging.
*
* (c) 2013-2016 Arduino LLC.
*/


#include <EducationShield.h>

/*
  An array of pin numbers to which LEDs are attached
  the defaults are 2 to 6 but you can choose any of the digital
  pins.
*/
int ledPins[] = {2, 3, 4, 5, 6};
int pinCount = 5;
VUMeter vuMeter;

Knob pot=Knob(A0);//a knob is connected to A0

Button button = Button(9); //a button is connected to port D9

Melody piezo=Melody(8);//a piezo is connected to digital pin 8

//Set the game parameters
int turns_begin=2;//a new game starts with 2 turns
int turns_max=10;//the most difficult game has 10 turns

int game[10];//array for storing the "simon says"
int turns=2;//for storing the number of turns in current game
int blinkTime=500;//how fast does "simon says" blink

void setup(){
  //initialize the components
  vuMeter.config(pinCount, ledPins);
  vuMeter.begin();
  pot.setLevels(5);
  button.begin();

  //Create a random seed, so we can call random() later.
  randomSeed(analogRead(A5));
}
void loop(){
  newGame();
  simonSays();
  delay(1000);
  getInputs();
}

void newGame(){
  vuMeter.blinkAll(200, 3);
  vuMeter.clear();
  delay(500);
  //Generate simon says, it'll be stored in an array
  //So we can compare with player's input later
  for(int i=0;i<turns;i++){
    game[i]=random(pinCount);
  }
}
void simonSays(){
  //Display simon says to the player.
  for(int i=0;i<turns;i++){
    vuMeter.on(game[i]);
    delay(blinkTime);
    vuMeter.off(game[i]);
    delay(blinkTime);
  }
}
void getInputs(){
  //Get "i" inputs where "i" matches the number of
  //simon says in this round.
  for(int i=0;i<turns;i++){
    int input;
    //button.released() stops the program, so
    //let's do it in short pulses, in between
    //we can change the vuMeter display.
    while(!button.released(10)){
     vuMeter.clear();
     vuMeter.on(pot.getLevel());
    }
    //When button is released, get the adjusted
    //value from the knob
    input=pot.getLevel();
    if(input==game[i]){
      //if your input is right, play a score sound
      //and continue.
      piezo.effect_score();
    }else{
      //Otherwise, gameover. Stop the function from
      //continuing by an empty return.
      gameOver();
      return ;
    }
  }
  //When all the inputs matched simon says, you win
  //this round and level up.
  delay(500);
  levelUp();
}
void gameOver(){
  //When it's gameover, difficutly resets
  turns=turns_begin;
  //And play the gameover sound
  piezo.effect_gameover();
}
void levelUp(){
  //When level up, adds more difficulty until it reaches maximum
  if(turns<turns_max){
    turns++;
  }
  //And play a wining sound
  piezo.effect_win();

}

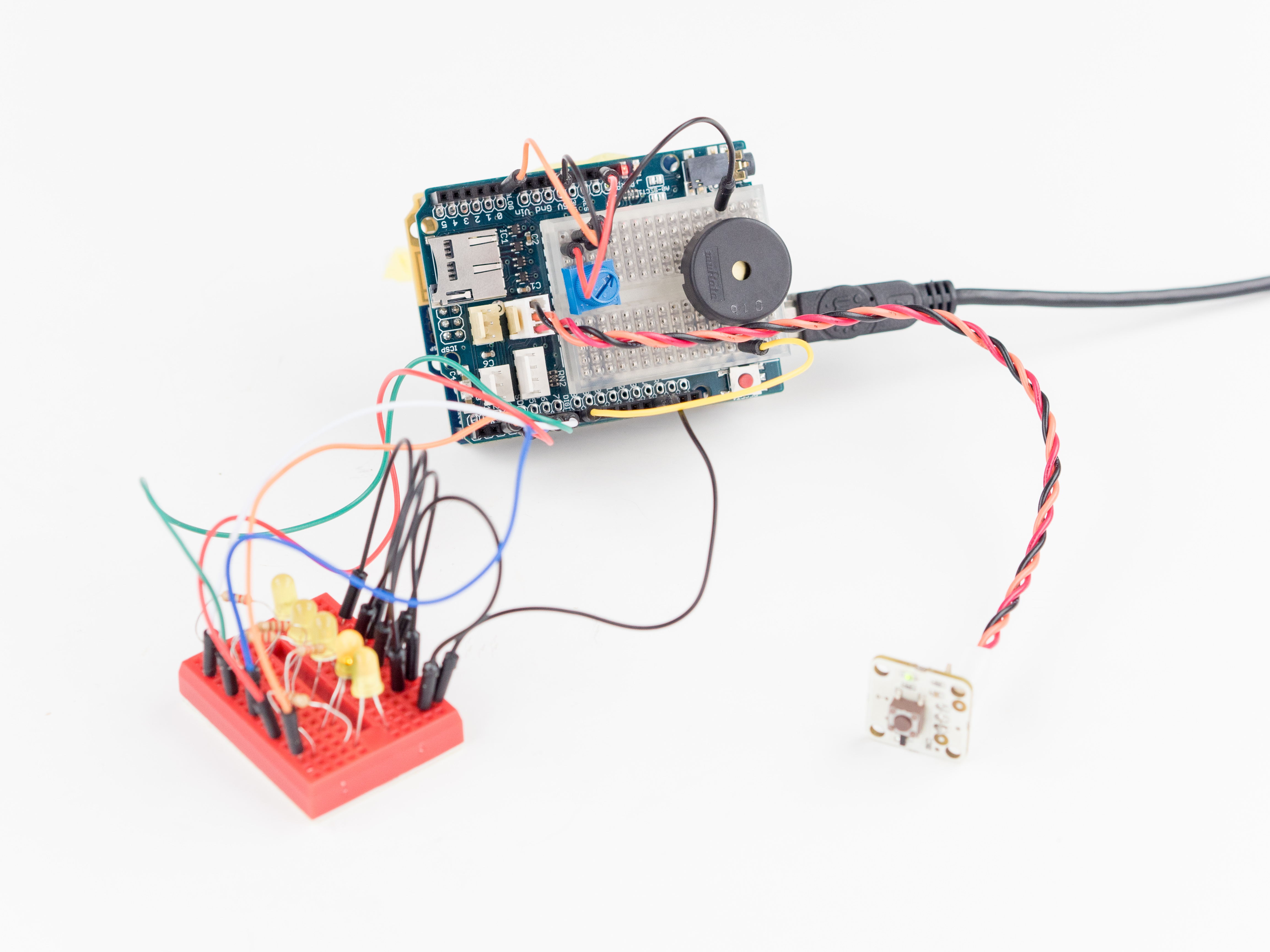

Esta es una foto del proyecto final
